一、概述

西安賽譜自動化儀表技術有限公司為連續監測冶煉/化工/煤焦化/窯爐/水泥/石化等管道氣體含量設計的在線監測儀器，根據環境不同，可選擇不同測量參數，監測系統能準確測量焦?fàn)t煤氣各組分含量計算出熱值，并經由通訊接口，經過計算機控制，也可通過標準模擬信號傳送至DCS中控系統，便于使用方使用。

系統由氣體分析儀、預處理、取樣探頭等組成，完成焦?fàn)t煤氣熱值的在線測定， 實現連續不間斷數據監測。

供貨方提供的化工在線監測系統支持上述多種通訊方式，不但可以**企業內部設施運行的安全監控要求，而且可以**中控部門對現場設備的監督管理，真正做到一次投資多方受益。

二、工作范圍

乙方提供包括設計驗收、一次開車保運等方面的全過程服務。

現場采樣系統和預處理裝置的設計、組裝、提供將由乙方負責。

現場公用工程條件的提供和連接將由甲方負責。

乙方負責分析系統屬乙方范圍內的所有設備材料的設計、組裝、安裝等。

未盡事宜由雙方協商解決

分析系統參數

(1)氣體預處理組成：

渦旋冷凝器：3～5℃

霧過濾器：5um

進樣球閥：220V AC

吹掃電磁閥：220V AC

精密過濾器：0.1um

(2)氣體取樣探頭

適合氣氛溫度： ≤750℃

粉塵濃度：≤2000g/m3

插入長度：L=100～600mm

采樣管長度：按用戶要求定制

除塵量：99%

過濾器材料：不銹鋼燒結過濾器

過濾器精度：40um

(3)除濕干燥器

環境溫度：≥2℃ ≤40℃

進口氣溫度：≤400℃

溫度設定值：1.5℃ ±0.5℃

工作電源：220V/AC 50Hz

功率：45W 3A

氣體量程：1～3L/min

重量：約1kg

(4)電磁閥

關閉時間：0.5S

真空度：零泄漏

電壓： 220VAC ±10% 50Hz

功率：10W

(5)儀表參數

紅外線儀表采用德國進口傳感器，機械切光調制方法，薄膜微音器檢測器，技術成熟穩定可靠，相互交叉干擾較低，受水汽干擾小混合氣體檢測進行相應濃度補償。

多組份氣體分析儀

在線多組份氣體分析儀，采用分析計算法，快速準確的分析出多種氣體的濃度值，并依據濃度值計算出相應的熱值。

多組份氣體分析儀采用進口紅外傳感器、燃料電池氧傳感器及熱導傳感器，運用**的數字處理技術，實現對CO2、CO、CH4、H2、O2、等多種氣體的連續自動快速在線檢測，其中CH4傳感器選用激光原理傳感器，抗碳?xì)涓蓴_能力強，CO2、CO選用德國舒茨傳感器，H2采用德國海利普

熱導式檢測傳感器，O2采用日本費加羅抗干擾電化學傳感器，整套儀表性能穩定，漂移量小。

三、技術要求

1.本技術方案滿足采購方提出的標準，除提供的符合采購方要求的**產品以外，所提供產品還滿足我國工業標準的要求和具有我國環保行政部門頒發的認定證書及相關部門的各種合格證書。

2.本技術方案所使用的標準如與采購方所執行的標準發生矛盾時，按較高標準執行。

3.設備名稱：煤氣熱值在線分析系統

4.安裝位置：室內

5.監測項目：CO/CO2/CH4/H2/O2 熱值

四、系統原理

系統由氣體分析儀、預處理、取樣探頭等組成，完成在線測定， 實現連續不間斷數據監測，可以實施1個點的連續不間斷采樣，連續性較好，電氣自動化程度不高，分析儀采用德國紅外線、熱導等原理技術，完成發生爐煤氣熱值等含量的監測。樣品氣通過取樣探頭濕法取樣，延長維護周期，取樣氣路采用復合伴熱取樣管。

分析系統包括取樣探頭和樣品預處理系統。取樣管子直接與取樣探頭對接，輸出接口為10mm卡套。預處理系統包含耐腐蝕電磁閥、減壓閥、穩壓閥、霧過濾器、精密過濾器、調節分析閥、切換閥、流量計、真空泵、蠕動泵、除濕干燥器等部件，它的作用是將樣氣凈化到分析儀的分析要求標準，并且有減壓系統組成，防止樣氣壓力過大損壞分析儀表。

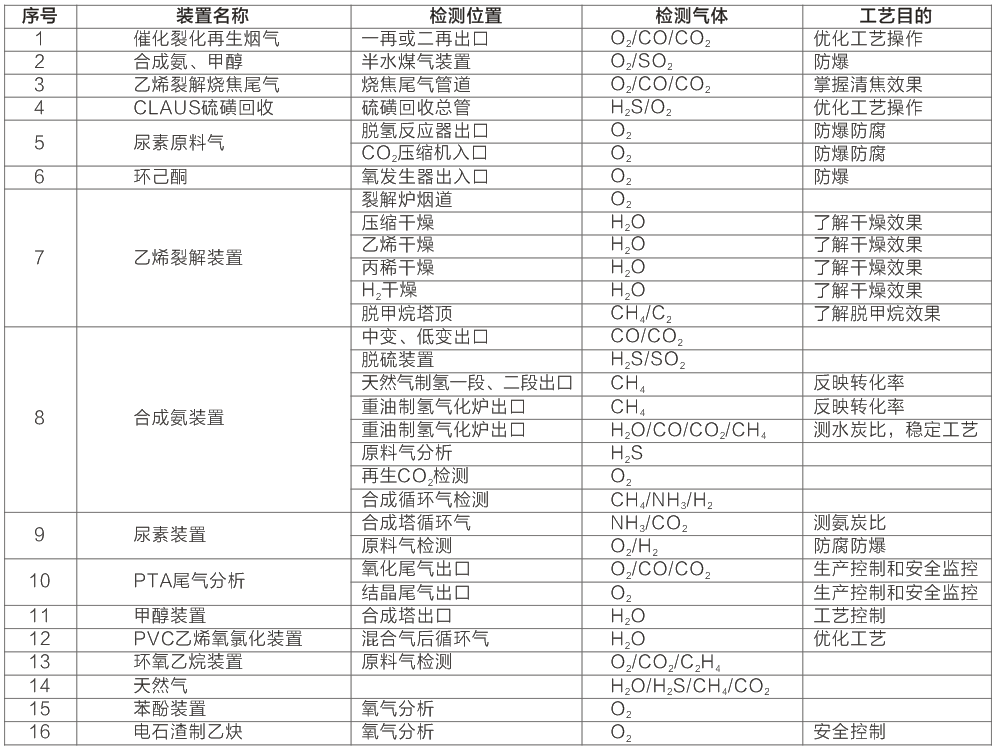

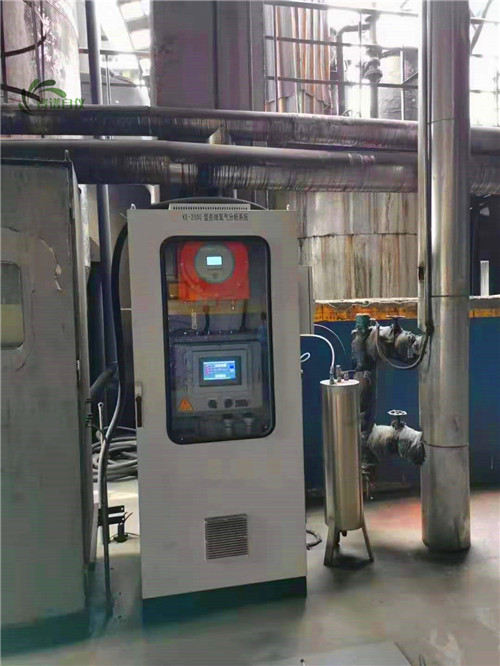

樣品預處理系統安裝在儀表機柜內，機箱的溫度為常溫。取樣探頭安裝在現場輸氣管道，樣品預處理系統由電動閥、除濕干燥器、霧過濾器、精密過濾器、帶調節控制閥的旁路流量計、樣氣流量計等組成，與樣品接觸的材質均為聚四氟乙烯耐腐蝕、耐高溫材料。

快速回路的樣品排放到快速回路總管，分析后的樣品氣直接大氣排放，凝液排放到凝液總管，它的作用是提高系統的相應時間，減少滯后時間。
